Lỗi vật liệu tạo ra rủi ro lớn về an toàn và thời gian ngừng hoạt động trên sàn sản xuất. Việc xác minh độ bền vật liệu thông qua kiểm tra độ cứng tiêu chuẩn là không thể thương lượng để đảm bảo chất lượng. MỘT Máy kiểm tra độ cứng đo khả năng chống lại vết lõm vĩnh viễn của vật liệu dưới một tải trọng cụ thể. Mặc dù tiền đề cơ bản vẫn đơn giản nhưng việc lựa chọn thiết bị phù hợp đòi hỏi phải điều hướng những sự đánh đổi phức tạp. Bạn phải xem xét các loại vật liệu, hình dạng bộ phận, khối lượng thử nghiệm và các tiêu chuẩn nghiêm ngặt của ngành như ASTM hoặc ISO. Sử dụng sai tỷ lệ hoặc đầu đo sẽ dẫn đến kết quả sai và lỗi trường nghiêm trọng. Hướng dẫn này phục vụ như một khuôn khổ ra quyết định kỹ thuật. Nó giúp các nhà quản lý chất lượng, nhà luyện kim và nhóm mua sắm đánh giá thiết bị một cách chính xác. Bạn sẽ học cách điều chỉnh khả năng thử nghiệm với môi trường sản xuất cụ thể của mình, đảm bảo thu thập dữ liệu đáng tin cậy và tuân thủ nghiêm ngặt.
Máy kiểm tra độ cứng đóng một vai trò quan trọng trong việc xác minh các quá trình đông cứng tại xưởng. Các hoạt động như làm cứng cảm ứng, cacbon hóa và ủ phải đáp ứng các thông số kỹ thuật chính xác để đảm bảo tuổi thọ của các bộ phận. Máy kiểm tra xác nhận các quá trình nhiệt này đã đạt được độ bền vật liệu mong muốn mà không làm cho bộ phận trở nên quá giòn. Kiểm tra hàng loạt ngăn chặn các thành phần không đạt thông số kỹ thuật di chuyển xuống dây chuyền lắp ráp. Việc bắt sớm các bộ phận mềm giúp tiết kiệm thời gian gia công và giảm tỷ lệ phế liệu tổng thể.
Các ngành công nghiệp chủ chốt phụ thuộc rất nhiều vào quá trình xác minh này. Sản xuất ô tô, hàng không vũ trụ và quốc phòng yêu cầu kiểm soát chất lượng nghiêm ngặt để đảm bảo độ tin cậy của linh kiện dưới áp lực cực độ. Ví dụ, một thiết bị truyền động cần có vỏ ngoài cứng, chống mài mòn và lõi dẻo, bền. Kỹ thuật viên sử dụng các quy trình kiểm tra cụ thể để xác minh cả hai vùng đều đáp ứng các yêu cầu của bản thiết kế. Việc thực hiện một chế độ kiểm tra nghiêm ngặt bao gồm một số bước thực tế:
Các kỹ sư sử dụng dữ liệu độ cứng để so sánh các biến thể hợp kim trong giai đoạn thiết kế ban đầu. Việc xác nhận sớm các đặc tính vật liệu sẽ ngăn ngừa việc thiết kế lại tốn kém và thất bại tại hiện trường sau này. Các phòng thí nghiệm nghiên cứu và phát triển phụ thuộc vào các máy thử nghiệm đa năng để thiết lập các tiêu chuẩn vật liệu cơ bản trước khi bắt đầu sản xuất hàng loạt. Việc thử nghiệm nhiều mẫu giúp nhóm kỹ thuật xác định sự cân bằng tối ưu giữa độ bền kéo và độ dẻo. Dữ liệu thực nghiệm này ảnh hưởng trực tiếp đến việc lựa chọn vật liệu cho các bộ phận chịu tải quan trọng.
Khi phát triển dây buộc mới cho môi trường có độ rung cao, các kỹ sư có thể thử nghiệm các nguyên mẫu được làm từ thép 4140, thép 4340 và hợp kim titan độc quyền. Họ đưa mỗi nguyên mẫu vào các chu trình xử lý nhiệt khác nhau và đo độ cứng thu được. Dữ liệu cho phép họ vẽ đường cong ủ, hiển thị chính xác cách vật liệu phản ứng với nhiệt độ cụ thể. Điều này đảm bảo công thức sản xuất cuối cùng mang lại một bộ phận không bị cắt hoặc biến dạng dưới tải trọng vận hành.
Kiểm tra độ cứng cung cấp manh mối quan trọng trong quá trình phân tích lỗi sau khi giết mổ. Các nhà điều tra xác định xem liệu việc làm mềm vật liệu có góp phần gây ra lỗi bộ phận hay không. Xử lý nhiệt không đúng cách thường để lại dấu hiệu độ cứng khác biệt đáng kể so với thông số kỹ thuật ban đầu. Các kỹ thuật viên cũng đo lường hồ sơ độ sâu trường hợp để thiết kế ngược các bộ phận của đối thủ cạnh tranh. Ánh xạ gradient độ cứng từ bề mặt đến lõi cho thấy các kỹ thuật sản xuất chính xác được sử dụng.
Quá trình này có giá trị như nhau đối với việc kiểm tra chất lượng của nhà cung cấp và xác minh nguyên liệu thô đầu vào. Nếu một lô thanh nguyên liệu đến cơ sở, nhân viên kiểm soát chất lượng sẽ cắt một mặt cắt và kiểm tra nó. Nếu số đọc quá cao, vật liệu có thể quá giòn đối với các nguyên công gia công theo kế hoạch, dẫn đến mài mòn dụng cụ quá mức. Việc xác định những khác biệt này trước khi nguyên liệu đi vào dây chuyền sản xuất sẽ tiết kiệm đáng kể thời gian và nguồn lực.

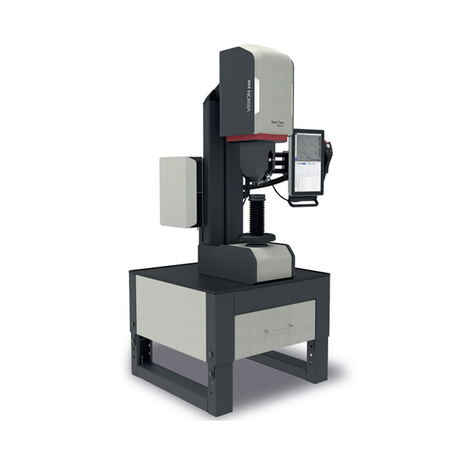

Phương pháp Rockwell đo độ sâu vết lõm dưới tải trọng lớn và nhỏ. MỘT Máy đo độ cứng Rockwell cung cấp kết quả nhanh chóng, đáng tin cậy mà không yêu cầu các phép đo quang học phức tạp. Standard Rockwell sử dụng tải trọng lớn lên tới 150 kgf cho các vật liệu rời như tấm thép nặng và vật rèn dày. Rockwell bề ngoài áp dụng tải trọng nhẹ hơn 15, 30 hoặc 45 kgf. Cân bề mặt hoạt động tốt đối với các tấm mỏng và các lớp được làm cứng bằng vỏ nông, nơi tải nặng hơn sẽ xuyên thủng hoàn toàn vật liệu.
Máy này vượt trội trong việc kiểm tra đọc nhanh, trực tiếp trên các bộ phận ở quy mô vĩ mô. Nó vẫn là tiêu chuẩn không thể tranh cãi cho các sàn sản xuất khối lượng lớn. Đọc độ sâu trực tiếp bỏ qua nhu cầu đo quang học, loại bỏ hoàn toàn tính chủ quan của người vận hành. Tốc độ chu trình thử nghiệm giúp tối đa hóa thông lượng cho các dây chuyền sản xuất bận rộn. Tuy nhiên, phương pháp Rockwell có những hạn chế rõ rệt. Nó không phù hợp với các vật liệu rất mỏng, lớp phủ bề mặt mỏng manh hoặc các hợp kim không đồng nhất cao như gang thô.
Các phương pháp kiểm tra độ cứng quang học sử dụng các vết lõm hình chóp kim cương để tạo ra dấu vết hiển vi. Thử nghiệm Vickers và Knoop cung cấp các phép đo có độ chính xác cao cho các bộ phận có độ chính xác nhỏ. Các thiết bị y tế, bánh răng siêu nhỏ và lá kim loại mỏng đòi hỏi cách tiếp cận tinh tế này. Những máy này cũng đánh giá lớp phủ bề mặt, lớp mạ và mối hàn vi mô một cách hiệu quả. Các kỹ thuật viên sử dụng thử nghiệm độ cứng vi mô để lập bản đồ độ cứng trên thép được làm cứng bằng vỏ. Quá trình này xác định độ sâu trường hợp hiệu quả (ECD) của một thành phần bằng cách lấy một loạt các vết lõm cách nhau một milimet.
Phương pháp quang học đòi hỏi sự đánh đổi đáng kể về tốc độ và sự chuẩn bị. Chúng đòi hỏi phải chuẩn bị bề mặt kỹ càng, bao gồm mài mịn và đánh bóng bằng kim cương, để đảm bảo có thể nhìn thấy được các góc lõm. Quá trình này thường chậm hơn do yêu cầu đo quang học. Người vận hành phải đo trực quan các đường chéo hiển thị bằng kính hiển vi công suất cao hoặc hệ thống máy ảnh kỹ thuật số tích hợp. Bất kỳ vết xước hoặc độ nhám bề mặt nào cũng sẽ che khuất vết lõm và làm mất hiệu lực của phép thử.
Phương pháp Brinell sử dụng một quả bóng cacbua vonfram lớn và áp dụng tải trọng lớn lên tới 3000 kgf. Máy này được thiết kế đặc biệt để thử nghiệm các vật liệu không đồng nhất. Gang, thép rèn lớn và các bộ phận có bề mặt thô đòi hỏi phương pháp này. Vết lõm lớn hơn mang lại kết quả đọc độ cứng trung bình tốt hơn trên cấu trúc vi mô không đồng đều. Nó bỏ qua các khuyết điểm nhỏ trên bề mặt và các điểm cứng cục bộ có thể làm lệch bài kiểm tra Rockwell hoặc Vickers.
Bởi vì vết lõm Brinell quá lớn nên nó thường để lại dấu vết rõ ràng trên linh kiện. Do đó, nó thường được sử dụng trên nguyên liệu thô hoặc vật đúc thô trước các hoạt động gia công cuối cùng. Người vận hành đo đường kính của dấu tròn bằng kính hiển vi Brinell chuyên dụng. Các hệ thống hiện đại sử dụng máy quét quang học tự động để đo đường kính ngay lập tức, giảm nguy cơ xảy ra lỗi do con người khi đọc thang đo.
| Phương pháp thử nghiệm | Loại đầu dò | Phạm vi tải điển hình | Ứng dụng chính | Loại đo lường |
|---|---|---|---|---|
| Rockwell (Tiêu chuẩn) | Nón kim cương hoặc quả bóng thép | 60 kgf đến 150 kgf | Sản xuất số lượng lớn, các bộ phận có quy mô vĩ mô | Dựa trên độ sâu (Đọc trực tiếp) |
| Rockwell (bề ngoài) | Nón kim cương hoặc quả bóng thép | 15 kgf đến 45 kgf | Tấm mỏng, vỏ cứng nông | Dựa trên độ sâu (Đọc trực tiếp) |
| Vickers | Kim tự tháp kim cương (Hình vuông) | 10 gf đến 50 kgf | Các bộ phận vi mô, lớp phủ, hồ sơ độ sâu trường hợp | Quang học (Đo lường trực quan) |
| Knoop | Kim tự tháp kim cương (Kéo dài) | 10 gf đến 1 kgf | Vật liệu giòn, lớp rất mỏng, gốm sứ | Quang học (Đo lường trực quan) |
| Brinell | Bóng cacbua vonfram | 500 kgf đến 3000 kgf | Vật đúc, vật rèn, kim loại không đồng nhất | Quang học (Đo lường trực quan) |
Đánh giá độ dày bộ phận là bước đầu tiên tuyệt đối trong việc lựa chọn máy. Áp dụng 'quy tắc độ dày 10x' để kiểm tra chính xác. Vật liệu phải dày hơn ít nhất mười lần độ sâu vết lõm. Việc không tuân thủ quy tắc này sẽ khiến người thử nghiệm cảm nhận được cái đe bên dưới bộ phận, dẫn đến số đọc cao giả tạo. Hình dạng bộ phận cũng quyết định các yêu cầu về thiết bị. Việc kiểm tra các bộ phận hình trụ đòi hỏi phải có đe chữ V cụ thể để ngăn bộ phận đó lăn dưới tải trọng tác dụng. Bạn cũng phải áp dụng các hệ số hiệu chỉnh hình trụ cho số đọc độ cứng cuối cùng để tính đến độ cong của bề mặt.
Yêu cầu hoàn thiện bề mặt khác nhau đáng kể giữa các phương pháp. Thử nghiệm Rockwell có thể chịu được lớp hoàn thiện gia công tiêu chuẩn, miễn là nó không có cặn và rỉ sét nặng. Thử nghiệm Vickers và Knoop yêu cầu lớp hoàn thiện gần như gương. Nếu cơ sở của bạn thiếu thiết bị chuẩn bị luyện kim như máy ép và bánh xe đánh bóng, việc thực hiện quy trình kiểm tra độ cứng vi mô sẽ cần đầu tư bổ sung đáng kể vào máy móc chuẩn bị mẫu.
Máy kiểm tra thủ công phù hợp với ngân sách nhưng có rủi ro về sai số của người vận hành cao hơn. Chúng hoàn toàn phù hợp với môi trường có khối lượng thấp hơn, chẳng hạn như xưởng sản xuất nhỏ hoặc trạm kiểm tra mới xử lý một vài mẫu mỗi ngày. Các hệ thống bán tự động và hoàn toàn tự động tăng đáng kể thông lượng cho các hoạt động có khối lượng lớn. Chuyển động trục Z được cơ giới hóa giúp giảm căng thẳng về thể chất cho người vận hành và đảm bảo ứng dụng tải ổn định. Tự động đọc thụt lề qua camera tích hợp giúp loại bỏ hoàn toàn các lỗi ước tính trực quan.
Các giai đoạn XY tự động cho phép ánh xạ độ sâu trường hợp không cần giám sát. Kỹ thuật viên có thể tải mẫu được gắn vào, lập trình mẫu vết lõm và bỏ đi. Máy tự động thực hiện trình tự kiểm tra, đo các vết lõm và tạo biểu đồ biên dạng độ cứng hoàn chỉnh. Đánh giá lợi tức đầu tư cho các tính năng này dựa trên khối lượng thử nghiệm hàng ngày của bạn và sự sẵn có của lao động lành nghề trong bộ phận chất lượng của bạn.
Chọn một máy thực sự tuân thủ các tiêu chuẩn ngành có liên quan. ASTM E18 chi phối thử nghiệm Rockwell, trong khi ASTM E384 bao gồm Độ cứng vi mô. Các tiêu chuẩn ISO cũng được áp dụng tùy thuộc vào khu vực của bạn và yêu cầu của khách hàng. Thiết bị không tuân thủ tạo ra dữ liệu sẽ bị từ chối trong quá trình kiểm tra của bên thứ ba. Đảm bảo cảm biến tải trọng và cảm biến quang học đo lường của máy đáp ứng dung sai nghiêm ngặt được xác định trong các thông số kỹ thuật này.
Các máy hiện đại cung cấp các khả năng phần mềm mạnh mẽ được thiết kế để đảm bảo tính toàn vẹn dữ liệu nghiêm ngặt. Tích hợp Hệ thống quản lý thông tin phòng thí nghiệm (LIMS) hợp lý hóa việc thu thập dữ liệu và loại bỏ các lỗi sao chép thủ công. Xuất dữ liệu an toàn và kiểm tra toàn diện ngăn chặn việc thao túng dữ liệu. Những tính năng này đảm bảo sự tuân thủ trong quá trình kiểm tra chất lượng nghiêm ngặt, đặc biệt là trong lĩnh vực hàng không vũ trụ và thiết bị y tế nơi việc truy xuất nguồn gốc là bắt buộc.
Giá mua ban đầu chỉ là một phần của phương trình tài chính. Các yêu cầu hoạt động liên tục đòi hỏi phải lập kế hoạch cẩn thận. Vật tư tiêu hao thể hiện sự cần thiết thường xuyên đối với bất kỳ cơ sở thử nghiệm nào. Bạn phải thay thế vết lõm kim cương khi chúng mòn hoặc sứt mẻ theo thời gian. Đầu đo bị sứt mẻ sẽ tạo ra kết quả không chính xác, không thể lặp lại. Khối tham chiếu được chứng nhận hết hạn và cần được thay thế thường xuyên để duy trì khả năng truy nguyên hiệu chuẩn. Những chiếc đe chuyên dụng và các thiết bị cố định tùy chỉnh góp phần tạo nên dấu ấn tổng thể của thiết bị.
Việc duy trì một lượng đầu đo dự phòng và khối kiểm tra sẽ ngăn ngừa thời gian ngừng hoạt động không mong muốn. Nếu người vận hành vô tình đâm mũi khoan kim cương vào đe, quá trình kiểm tra sẽ dừng lại cho đến khi thiết bị thay thế được lắp đặt và xác minh. Việc thiết lập lịch bảo trì phòng ngừa sẽ giúp kéo dài tuổi thọ của các bộ phận cơ khí của máy, chẳng hạn như vít nâng và cơ cấu ứng dụng tải trọng.
Rủi ro triển khai thường xuất phát từ chính môi trường thử nghiệm. Độ rung của sàn nhà xưởng dễ dàng làm sai lệch các phép đo quang học và làm gián đoạn các giai đoạn tác dụng tải trọng tinh tế của bài kiểm tra độ cứng vi mô. Máy ép dập nặng hoặc xe nâng hoạt động gần đó sẽ làm hỏng độ chính xác của thiết bị nhạy cảm. Sự dao động nhiệt độ ảnh hưởng đến cảm biến tải trọng nhạy cảm và gây ra sự giãn nở nhiệt trong các bộ phận cơ khí. Bụi, sạn mài và sương dầu trong không khí làm hỏng hệ thống quang học chính xác và dẫn hướng tuyến tính.
Giảm thiểu những rủi ro này thông qua việc lập kế hoạch cơ sở phù hợp trước khi máy đến. Đầu tư vào các bàn chống rung hạng nặng cho các thiết bị quang học nhạy cảm. Máy đóng kín trong phòng thí nghiệm chất lượng được kiểm soát khí hậu đảm bảo kết quả chính xác, nhất quán. Nếu máy phải đặt trong xưởng đang hoạt động, hãy chọn kiểu máy chắc chắn, khép kín được thiết kế đặc biệt để chịu được môi trường công nghiệp khắc nghiệt.
Lịch trình hiệu chuẩn nghiêm ngặt duy trì độ chính xác của thử nghiệm và tuân thủ kiểm toán. Người vận hành phải thực hiện xác minh gián tiếp hàng ngày bằng cách sử dụng các khối kiểm tra được chứng nhận trước khi kiểm tra bất kỳ bộ phận sản xuất nào. Việc kiểm tra hàng ngày này xác nhận rằng máy đang đọc chính xác trong phạm vi độ cứng cụ thể. Các nhà đo lường bên thứ ba được công nhận phải thực hiện hiệu chuẩn trực tiếp hàng năm. Họ xác minh các lực chính xác do cảm biến tải trọng tác dụng cũng như độ chính xác về kích thước của đầu đo và quang học đo lường.
Gánh nặng đào tạo khác nhau đáng kể giữa các loại máy. Phương pháp quang học đòi hỏi kỹ năng vận hành cao hơn để chuẩn bị bề mặt và diễn giải phép đo thủ công. Kỹ thuật viên cần thực hành để xác định một cách nhất quán các góc chính xác của vết lõm cực nhỏ. Các hệ thống tự động hóa dựa trên độ sâu yêu cầu đào tạo ít hơn nhiều, giảm thời gian làm quen cho kỹ thuật viên mới. Quy trình vận hành tiêu chuẩn (SOP) phải được ghi lại rõ ràng và có thể truy cập được tại trạm kiểm tra.
Máy kiểm tra độ cứng là khoản đầu tư cơ bản cho bất kỳ cơ sở xử lý thành phần kim loại nào. Giá trị thực sự của nó phụ thuộc hoàn toàn vào việc kết hợp phương pháp thử nghiệm với thực tế vật chất của bạn. Chọn sai máy dẫn đến dữ liệu không chính xác, tăng phế liệu và có thể xảy ra lỗi tại hiện trường. Cấu trúc đánh giá của bạn một cách tuần tự để đảm bảo thực hiện thành công.
Trả lời: Kiểm tra độ cứng vi mô sử dụng tải thường dưới 1 kgf. Nó được thiết kế để đánh giá lớp phủ, lớp mỏng và các cấu trúc vi mô riêng lẻ. Kiểm tra độ cứng vĩ mô áp dụng tải lên tới 3000 kgf. Nó đo các đặc tính vật liệu khối của các thành phần lớn hơn, dày hơn.
Trả lời: Cân Rockwell tiêu chuẩn thâm nhập quá sâu đối với lớp phủ mỏng. Đầu đo sẽ xuyên qua lớp phủ và đo chất nền. Bạn phải sử dụng cân Rockwell Bề ngoài hoặc máy kiểm tra độ cứng vi mô (Vickers/Knoop) cho các lớp bề mặt mỏng.
Trả lời: Người vận hành phải thực hiện xác minh gián tiếp hàng ngày bằng cách sử dụng các khối kiểm tra được chứng nhận trước khi bắt đầu kiểm tra. Ngoài ra, kỹ thuật viên được chứng nhận ISO/IEC 17025 phải thực hiện hiệu chuẩn trực tiếp toàn diện hàng năm để đảm bảo máy đáp ứng các tiêu chuẩn nghiêm ngặt của ngành.
Trả lời: Không thể kiểm tra các vật liệu cực mỏng hoặc có lớp phủ bề mặt mỏng manh bằng Rockwell. Các vật liệu không đồng nhất cao, như gang thô, cũng mang lại kết quả thất thường. Những vật liệu này đòi hỏi phương pháp quang học Brinell hoặc Vickers.
Đáp: Cả hai phương pháp đều có độ chính xác cao khi áp dụng đúng. Thử nghiệm quang học (Vickers) mang lại độ chính xác cao hơn cho các tính năng ở quy mô vi mô và các lớp mỏng. Kiểm tra dựa trên độ sâu (Rockwell) giảm thiểu lỗi đọc của người vận hành và cung cấp kết quả nhanh hơn, có độ lặp lại cao đối với vật liệu rời.
Đáp: Các bề mặt gồ ghề làm tán xạ ánh sáng, làm hỏng các phép đo quang học trong thử nghiệm Vickers hoặc Brinell. Chúng cũng tạo ra các điểm tiếp xúc không đồng đều cho các vết lõm theo chiều sâu. Bạn phải mài hoặc đánh bóng các bề mặt gồ ghề để đảm bảo số đọc độ cứng chính xác và có thể lặp lại.
