Lỗi vật liệu trong các ứng dụng sản xuất hoặc hiện trường thường bắt nguồn từ việc xác minh luyện kim không đúng cách, xử lý nhiệt không chính xác và lỗi toàn vẹn bề mặt. Chọn sai phương pháp thử nghiệm hoặc hiểu sai các giới hạn cơ học của một phương pháp thử nghiệm cụ thể Máy kiểm tra độ cứng dẫn đến dữ liệu không hợp lệ, không tuân thủ các tiêu chuẩn ngành như ASTM hoặc ISO và gây tắc nghẽn sản xuất tốn kém.
Để đưa ra quyết định mua sắm sáng suốt, các nhóm đảm bảo chất lượng, luyện kim và kỹ thuật phải hiểu các cơ chế cơ bản của vết lõm, ứng dụng tải và đo quang học. Hướng dẫn này trình bày chi tiết các nguyên tắc hoạt động của máy đo độ cứng công nghiệp, so sánh các phương pháp tiêu chuẩn và cung cấp khuôn khổ rõ ràng để đánh giá hệ thống nào phù hợp với các yêu cầu tuân thủ và vật liệu cụ thể của bạn.
Nguyên tắc cơ bản của việc kiểm tra độ cứng xoay quanh vết lõm và biến dạng vĩnh viễn. Một đơn vị thử nghiệm ép một vật liệu cứng hơn, được gọi là vật thử, vào mẫu thử trong các điều kiện được kiểm soát chặt chẽ. Bằng cách đo biến dạng thu được—độ sâu thâm nhập hoặc diện tích bề mặt của vết lõm—hệ thống sẽ tính toán giá trị độ cứng cụ thể. Quá trình này yêu cầu kiểm soát chính xác lực tác dụng và cơ chế đo lường chính xác để đảm bảo khả năng lặp lại qua nhiều ca và người vận hành.
Các hệ thống trọng lượng truyền thống dựa vào trọng lượng vật lý, đòn bẩy xoay và bảng điều khiển để tác dụng lực. Mặc dù đáng tin cậy về mặt lịch sử trong các môi trường được kiểm soát, nhưng các thiết lập cơ khí này vẫn dễ bị ảnh hưởng bởi rung động, ma sát và mài mòn cơ học của môi trường theo thời gian. Các khối trọng lượng có thể trôi ra ngoài mức hiệu chuẩn và các liên kết cơ học gây ra sự không nhất quán trong quá trình tải trọng, đặc biệt nếu dầu bảng điều khiển xuống cấp hoặc nhiệt độ dao động.
Các hệ thống cơ điện vòng kín hiện đại thay thế các quả cân vật lý bằng các tế bào tải điện tử, bộ truyền động áp điện và các vòng phản hồi lực liên tục. Các hệ thống này tác dụng, duy trì và loại bỏ lực với độ chính xác cao. Bằng cách liên tục giám sát tải được áp dụng với tốc độ hàng trăm lần mỗi giây, các hệ thống vòng kín sẽ loại bỏ tình trạng vượt mức và cải thiện đáng kể khả năng lặp lại. Chúng đảm bảo kết quả chính xác bất kể ảnh hưởng của người vận hành, hao mòn cơ học nhỏ hoặc rung động bên ngoài.
| Tính năng | Hệ thống tổng tải truyền thống | Hệ thống cơ điện vòng kín |
|---|---|---|
| Buộc áp dụng | Trọng lượng vật lý, đòn bẩy và dấu gạch ngang | Cảm biến tải trọng điện tử và phản hồi liên tục |
| Độ chính xác và độ lặp lại | Vừa phải; xuống cấp do mài mòn cơ học | Cao; giám sát liên tục ngăn chặn tình trạng vượt quá |
| Nhu cầu bảo trì | Cao; yêu cầu vệ sinh và kiểm tra dầu thường xuyên | Thấp; ít bộ phận chuyển động hơn và không có bảng điều khiển dầu |
| Độ nhạy rung | Cao; những cú sốc bên ngoài ảnh hưởng đến chồng trọng lượng | Thấp; phản hồi tích cực bù đắp cho những cú sốc nhỏ |
Sau khi vết lõm xảy ra, máy phải chuyển biến dạng vật lý thành dữ liệu có thể định lượng được. Phương pháp này phụ thuộc hoàn toàn vào thang đo được sử dụng và tính chất vật lý của vật liệu được đánh giá.
Cảm biến đo độ sâu chủ yếu được sử dụng trong thử nghiệm Rockwell. Các hệ thống này sử dụng Máy biến áp vi sai biến thiên tuyến tính (LVDT) hoặc bộ mã hóa quang học có độ phân giải cao để đo độ sâu thâm nhập xuống mức dưới micron. Máy tính toán độ cứng dựa trực tiếp vào chênh lệch độ sâu này, không cần sự can thiệp quang học của người vận hành.

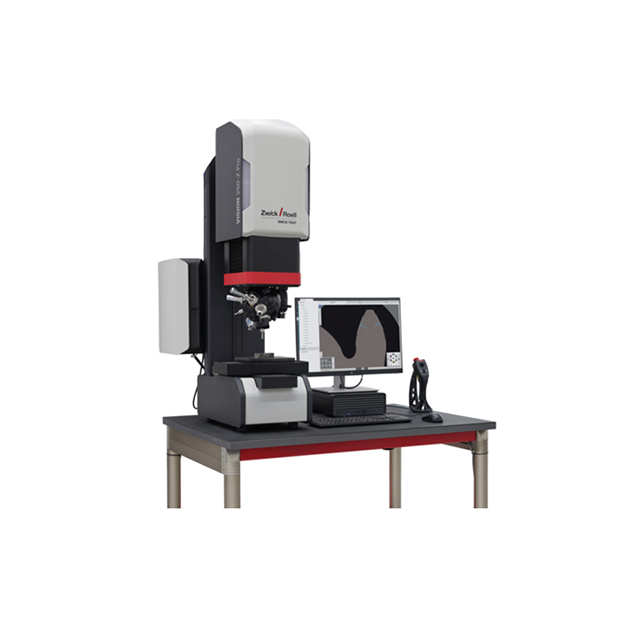

Hệ thống hình ảnh quang học rất cần thiết cho các phương pháp đánh giá diện tích bề mặt của vết lõm. MỘT Máy đo độ cứng Vickers hoặc hệ thống Brinell dựa trên kính hiển vi quang học có độ phân giải cao, hệ thống tháp pháo có động cơ và phần mềm phân tích hình ảnh kỹ thuật số. Các thành phần này phối hợp với nhau để đo chính xác đường chéo hoặc đường kính của vết lõm. Sau đó, phần mềm sẽ chuyển đổi các kích thước vật lý này thành giá trị độ cứng tiêu chuẩn hóa dựa trên các công thức toán học đã được thiết lập.
Thử nghiệm Rockwell dựa trên quy trình tải hai bước. Trước tiên, máy sẽ tác dụng một tải nhỏ hoặc tải trước để phá vỡ ô nhiễm bề mặt và thiết lập vị trí tham chiếu bằng 0. Sau đó, nó áp dụng tải trọng chính để tạo ra vết lõm chính. Cuối cùng, hệ thống quay trở lại tải trọng nhỏ để đo độ sâu thâm nhập còn lại. Độ sâu này tương quan trực tiếp với số độ cứng Rockwell, mang lại kết quả ngay lập tức.
Thử nghiệm Rockwell tiêu chuẩn hoạt động ở mức tải trọng lớn 60, 100 và 150 kgf, khiến nó phù hợp với các vật liệu kết cấu rời như thép cacbon, hợp kim titan và tấm nhôm dày. Thử nghiệm Rockwell bề ngoài sử dụng tải trọng thấp hơn 15, 30 và 45 kgf. Phương pháp bề ngoài này được thiết kế cho kim loại tấm mỏng, các lớp bề mặt được làm cứng bằng vỏ và các bộ phận cần tránh vết lõm sâu để ngăn ngừa hư hỏng cấu trúc hoặc xuyên thủng.
Các dụng cụ thụt thông thường bao gồm dụng cụ thụt Brale kim cương hình cầu 120° và các viên bi cacbua vonfram có đường kính từ 1/16' đến 1/2'. Chúng tương ứng với nhiều thang đo khác nhau, chẳng hạn như HRC, HRB và HR15N. Vì Rockwell cung cấp các kết quả đọc trực tiếp mà không yêu cầu các bước đo quang học nên đây là phương pháp được ưa chuộng để kiểm soát chất lượng khối lượng lớn, tốc độ cao trên các sàn sản xuất.
Phương pháp Vickers sử dụng mũi nhọn kim cương hình chóp hình vuông có góc 136° giữa các mặt đối diện. Khi ép vào vật liệu, nó tạo ra một vết lõm hình vuông rõ rệt. Nguyên lý hoạt động hoàn toàn dựa vào đánh giá quang học thay vì đo độ sâu, đòi hỏi bề mặt có độ bóng cao để đảm bảo có thể nhìn thấy các góc của vết lõm.
Sau khi thụt đầu dòng, người vận hành hoặc hệ thống tự động sẽ đo cả hai đường chéo của hình vuông thu được bằng kính hiển vi quang học. Giá trị trung bình của hai đường chéo này được sử dụng để tính Số Kim tự tháp Vickers (HV). Các hệ thống hiện đại sử dụng máy ảnh kỹ thuật số và phần mềm phân tích hình ảnh để thực hiện phép đo này một cách tự động, giảm lỗi của người vận hành và đẩy nhanh chu trình kiểm tra.
Lợi ích kỹ thuật chính của phương pháp Vickers là thang đo liên tục duy nhất trên tất cả các độ cứng vật liệu. Hình học của vết lõm tương tự áp dụng cho chì rất mềm và cacbua vonfram cực cứng. Tính linh hoạt này làm cho nó trở thành tiêu chuẩn công nghiệp để thử nghiệm màng mỏng, lớp phủ, biên dạng độ sâu được làm cứng bằng vỏ và vùng chịu ảnh hưởng nhiệt của mối hàn (HAZ), nơi độ dốc độ cứng thay đổi nhanh chóng trong khoảng cách ngắn.
Thử nghiệm Brinell sử dụng cơ học lực cao để đánh giá vật liệu. Phương pháp này sử dụng một đầu đo bi cacbua vonfram lớn, thường có đường kính 1 mm, 2,5 mm, 5 mm hoặc 10 mm và áp dụng tải trọng cao từ 156,25 kgf đến 3000 kgf. Giống như Vickers, Brinell dựa vào phép đo quang học, đánh giá đường kính của vết lõm hình tròn thu được bằng kính hiển vi chuyên dụng hoặc máy quét kỹ thuật số.
Phương pháp cơ học hạng nặng này là cần thiết cho các vật liệu có cấu trúc hạt thô hoặc không đồng nhất. Khi kiểm tra gang, vật rèn lớn và thép kết cấu, một vết lõm nhỏ có thể chạm vào một pha cacbua cứng hoặc một mảnh than chì mềm, cho kết quả sai. Vết lõm Brinell lớn tính trung bình những điểm không nhất quán về cấu trúc vi mô này, mang lại sự thể hiện đáng tin cậy về độ cứng của vật liệu khối.
Kiểm tra độ cứng vi mô áp dụng tải cực thấp, thường từ 1g đến 1000g (10N), để đánh giá các cấu trúc vi mô cụ thể, dây mỏng hoặc mặt cắt lá mỏng. Điều này đòi hỏi ứng dụng tải có độ nhạy cao và phép đo quang học chính xác, thường sử dụng vật kính có độ phóng đại 40x hoặc 50x.
Trong khi Vickers tải thấp là phổ biến, phương pháp Knoop sử dụng đầu dò hình chóp kim cương không đối xứng, kéo dài. Hình học này tạo ra sự xuyên thấu nông và đường chéo ngang kéo dài. Cấu hình Knoop giảm thiểu vết nứt ở các vật liệu có độ giòn cao như gốm sứ, thủy tinh và lớp phủ mỏng, khiến nó trở nên lý tưởng cho các ứng dụng cụ thể mà kim cương Vickers tiêu chuẩn có thể làm vỡ mẫu.
Do lực tác dụng cực thấp nên việc kiểm tra độ cứng vi mô phải đối mặt với những hạn chế nghiêm ngặt về môi trường. Các nhu cầu cơ khí bao gồm bàn cách ly rung, tấm chắn gió và vật kính có độ phóng đại cao. Ngay cả những rung động nhỏ bên ngoài từ xe nâng hoặc hệ thống HVAC gần đó cũng có thể làm thay đổi kích thước vết lõm và làm mất hiệu lực của kết quả kiểm tra.
Thử nghiệm trên bờ đánh giá các vật liệu phi kim loại, bao gồm nhựa, cao su, chất đàn hồi và polyme mềm. Không giống như các phương pháp dành cho kim loại, thử nghiệm Shore dựa vào vết lõm do lò xo thay vì trọng lượng hoặc cảm biến tải trọng.
Máy đo độ cứng Shore sử dụng một lò xo đã được hiệu chỉnh để ép một thanh thép cứng, có thể là chốt hoặc hình nón, vào mẫu vật. Thiết bị đo độ sâu điện trở. Điều quan trọng là phương pháp này đánh giá vật liệu mà không gây ra biến dạng dẻo vĩnh viễn, điều này cần thiết để các vật liệu đàn hồi nhớt phục hồi hình dạng sau khi loại bỏ tải. Các thang đo khác nhau, chẳng hạn như Shore A, D và M, sử dụng các lực lò xo và hình dạng đầu dò khác nhau để bao phủ các phạm vi độ cứng polymer khác nhau.

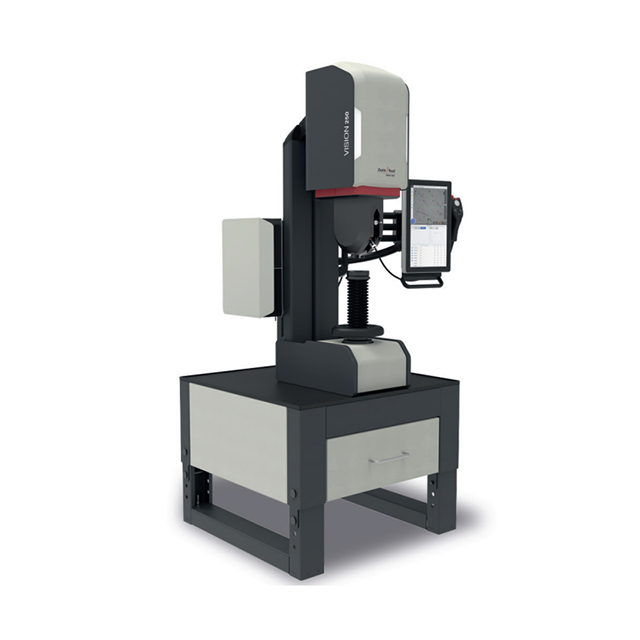

Máy kiểm tra độ cứng để bàn cung cấp độ chính xác ở cấp độ phòng thí nghiệm chủ yếu nhờ độ cứng kết cấu của chúng. Các hệ thống này có khung bằng gang hoặc C chịu lực cao được thiết kế để ngăn ngừa độ lệch của khung trong quá trình ứng dụng tải trọng cao. Duy trì độ vuông góc hoàn hảo giữa đầu đo và mẫu là rất quan trọng để có kết quả chính xác; ngay cả độ nghiêng một độ cũng có thể làm lệch kết quả đo độ sâu của Rockwell.
Những khung chắc chắn này là tiêu chuẩn cho môi trường phòng thí nghiệm được chứng nhận. Họ đảm bảo tuân thủ nghiêm ngặt các tiêu chuẩn thử nghiệm quốc tế, bao gồm ASTM E18, ASTM E92, ASTM E10 và ISO 6506/6507/6508. Khi cần độ chính xác tuyệt đối, khả năng truy xuất nguồn gốc có thể kiểm chứng và sự tuân thủ kiểm toán của bên thứ ba thì bắt buộc phải có một hệ thống để bàn.
Máy kiểm tra độ cứng di động cho phép xác minh tính toàn vẹn tại chỗ của các bộ phận lớn như đường ống, bình chịu áp lực và vật đúc lớn không thể di chuyển đến phòng thí nghiệm. Các thiết bị này sử dụng các nguyên lý cơ học khác nhau để ước tính độ cứng.
Phương pháp bật lại Leeb sử dụng lực lò xo để đẩy vật thể va chạm vào bề mặt thử nghiệm. Thiết bị đo tỷ lệ giữa tốc độ bật lại và tốc độ va chạm, chuyển đổi sự mất năng lượng động này thành giá trị độ cứng. Nó đòi hỏi một mẫu thử lớn và cứng để ngăn bản thân bộ phận đó hấp thụ năng lượng va chạm.
Phương pháp Trở kháng tiếp xúc siêu âm (UCI) sử dụng viên kim cương Vickers gắn trên một thanh dao động. Khi ép vào vật liệu, vùng tiếp xúc sẽ làm giảm dao động. Thiết bị đo sự thay đổi tần số này và hiệu chỉnh nó theo giá trị độ cứng. UCI phù hợp hơn với các bộ phận nhẹ hơn và vùng chịu ảnh hưởng nhiệt hơn so với thử nghiệm Leeb.
Các phương pháp chốt cắt và thanh tham chiếu, chẳng hạn như Telebrineller, sử dụng phương pháp so sánh cơ học cổ điển. Một cú đập búa sẽ truyền lực xuyên qua một thanh tham chiếu có độ cứng đã biết tới một quả cầu thép. Sau đó, người dùng so sánh đường kính vết lõm thu được trên thanh tham chiếu và mẫu thử để xác định độ cứng.
Mặc dù những thiết bị kiểm tra di động mang lại sự tiện lợi nhưng chúng cũng có những đánh đổi. Chúng không thể sánh được với độ chính xác của phòng thí nghiệm và có các yêu cầu nghiêm ngặt về độ dày, khối lượng và chuẩn bị bề mặt của mẫu. Hơn nữa, họ thường dựa vào các bảng chuyển đổi gián tiếp để ước tính các thang đo tiêu chuẩn như Rockwell hoặc Brinell, những bảng này có thể gây ra sai số đáng kể tùy thuộc vào mô đun đàn hồi của vật liệu.
Việc chọn đúng máy đòi hỏi phải kết hợp phương pháp thử nghiệm với loại vật liệu cụ thể. Ví dụ: bạn nên tránh thử nghiệm Brinell đối với cacbua siêu cứng vì nó có thể làm biến dạng hoặc làm vỡ vật lõm bi cacbua vonfram. Thử nghiệm Rockwell tải trọng cao không phù hợp với các bộ phận vi mô mỏng manh, đòi hỏi các phương pháp độ cứng vi mô để ngăn chặn bộ phận bị nghiền nát. Thử nghiệm trên bờ được thiết kế đặc biệt cho polyurethan và chất đàn hồi, không mang lại giá trị gì cho hợp kim kim loại.
Cấu trúc hạt vật liệu cũng quyết định việc lựa chọn. Khi xử lý các hợp kim nhiều pha hoặc các vật liệu có tính dị hướng thô, các phương pháp Vickers vĩ mô hoặc Brinell là cần thiết để tính trung bình cấu trúc. Thử nghiệm micro-Knoop trên gang có hạt thô sẽ mang lại kết quả rất khác nhau tùy thuộc vào loại hạt hoặc pha cụ thể mà đầu đo chạm vào.
Các ràng buộc về đường bao vật lý giới hạn loại máy bạn có thể sử dụng. Bạn phải xem xét khả năng chiếu sáng ban ngày theo chiều dọc và độ sâu họng của máy thử để đảm bảo các bộ phận lớn nhất của bạn sẽ vừa với khu vực thử nghiệm. Các bộ phận hình trụ hoặc không đều cần có đe chữ V tự định tâm chuyên dụng, nắp kẹp hoặc đồ gá tùy chỉnh để duy trì độ ổn định trong quá trình thử nghiệm. Nếu một bộ phận hình trụ chỉ lăn nhẹ trong quá trình đặt tải thì phép thử không hợp lệ.
Ngưỡng chuẩn bị bề mặt ảnh hưởng lớn đến việc lựa chọn phương pháp. Các phương pháp dựa vào phép đo quang học, như Vickers và độ cứng vi mô, đòi hỏi các bề mặt giống như gương, có độ bóng cao (thường yêu cầu chuẩn bị về mặt kim loại) để đọc chính xác các vết lõm nhỏ. Thử nghiệm Rockwell, đo độ sâu, có khả năng chịu được bề mặt hoàn thiện thô hơn nhiều, khiến nó phù hợp hơn với các bộ phận thô hoặc được xử lý tối thiểu ngay từ máy tiện hoặc máy nghiền.
Để đảm bảo xác minh vật liệu và lựa chọn thiết bị chính xác, hãy thực hiện các bước tiếp theo:
Trả lời: Thử nghiệm Rockwell đo độ sâu thâm nhập bằng quy trình tải hai bước và cung cấp kết quả đọc độ cứng trực tiếp mà không cần can thiệp quang học. Thử nghiệm của Vickers dựa trên phép đo quang học của các đường chéo của một vết lõm hình vuông do mũi khoan hình chóp kim cương để lại, đòi hỏi bề mặt được đánh bóng.
Đáp: Hệ thống vòng kín sử dụng phản hồi lực điện tử để tác dụng tải với độ chính xác cao. Điều này giúp loại bỏ ma sát cơ học, độ nhạy rung và hiện tượng trôi khối lượng thường gặp ở các máy có tải trọng truyền thống, mang lại khả năng lặp lại tốt hơn và ít phải bảo trì hơn.
Đáp: Nói chung là không. Trình kiểm tra di động rất phù hợp để xác minh tại chỗ nhưng dựa vào chuyển đổi gián tiếp và phương pháp động. Kết quả phòng thí nghiệm được chứng nhận thường yêu cầu hệ thống bàn cứng nhắc tuân thủ nghiêm ngặt các tiêu chuẩn ASTM hoặc ISO để đảm bảo khả năng truy xuất nguồn gốc.
Trả lời: Kiểm tra độ cứng vi mô yêu cầu bề mặt có độ bóng cao, giống như gương, thường đạt được thông qua mài và đánh bóng kim loại. Bởi vì các vết lõm cực kỳ nhỏ nên bất kỳ vết xước hoặc độ nhám bề mặt nào cũng sẽ che khuất phép đo quang học của các đường chéo của vết lõm.
Trả lời: Thử nghiệm Brinell là lý tưởng cho các vật liệu có cấu trúc hạt thô hoặc không đồng nhất, chẳng hạn như gang hoặc vật rèn lớn. Đầu đo bi lớn và tải trọng cao tạo ra vết lõm vĩ mô giúp tính trung bình các điểm không nhất quán về cấu trúc vi mô, mang lại kết quả đo độ cứng tổng thể đáng tin cậy.
