Tính năng sản phẩm:

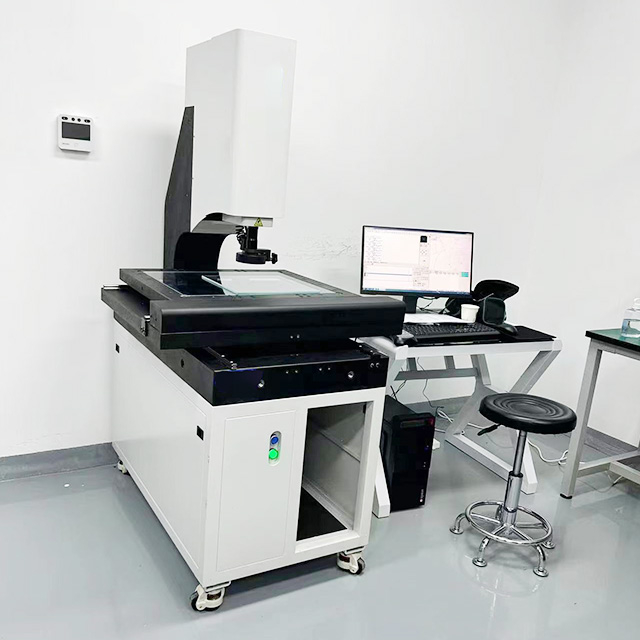

Dụng cụ đo hình ảnh 3 D tự động được thiết kế để đo kích thước mặt phẳng và 3 D, và hành trình tối đa của nó đạt 400500mm, phù hợp để đo hành trình lớn trong PCB, LCD, kim loại tấm, hàng không vũ trụ và các ngành công nghiệp khác. Nó áp dụng cấu trúc cầu di động, tập hợp ý tưởng thiết kế tiên tiến nhất trong ngành, với thiết kế hoàn hảo nhất và kiểm soát quy trình sản xuất nghiêm ngặt nhất, để đảm bảo độ chính xác và ổn định của máy.

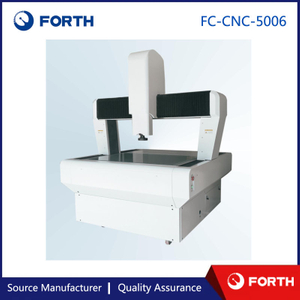

CNC là dòng máy đo video CNC Gantry, được thiết kế đặc biệt để đo kích thước lớn. Phạm vi đo lớn nhất có thể đạt tới 400 × 500mm và có thể được áp dụng trong các ngành công nghiệp PCB, LCD, kim loại tấm, hàng không dân dụng và công nghiệp vũ trụ, v.v.VMG tích hợp các khái niệm thiết kế tiên tiến nhất của ngành. Độ chính xác và ổn định của máy có thể được đảm bảo tốt nhờ thiết kế hoàn hảo nhất và các biện pháp kiểm soát nghiêm ngặt trong quá trình sản xuất.
Thông số sản phẩm
Máy đo hình ảnh tự động |
||||
người |
tuyến đường hoặc khoảng cách di chuyển (mm) |
Kích thước bên ngoài (mm) của Kích thước bên ngoài |
trọng lượng (kg) |
chịu lực (kg) |
FC- CNC-5040 |
400×500×200 |
680×880×900 |
240 |
25 |
Độ phân giải chính xác |
1µm |
|||
độ chắc chắn của |
Trục XY * |
|||
(3+L/200)µm |
||||
* L cho biết chiều dài đo được, tính bằng milimét |
||||
vận |
Trục XY |
Trục Z |
||
380 mm/giây |
100 mm/giây |
|||
môi trường làm việc |
Nhiệt độ Nhiệt độ: 20°C± 2°C |
|||
Độ rung của rung:<0,002g, <15Hz |
||||
Công suất: 200~240 Vac, 50/60Hz, 1 pha 1 pha, 700W |
||||
