1. Giới thiệu

Làm thế nào để các nhà sản xuất đạt được mức độ chính xác cao cần thiết cho các bộ phận hoàn hảo? Câu trả lời nằm ở  Máy đo tọa độ (CMM) . Trong bài viết này, chúng ta sẽ khám phá CMM là gì, các loại khác nhau hiện có và cách chúng hoạt động. Bạn cũng sẽ khám phá cách những chiếc máy này đang biến đổi các ngành công nghiệp bằng cách nâng cao cả độ chính xác và hiệu quả trong sản xuất.



2. Máy đo tọa độ là gì?

Định nghĩa và chức năng

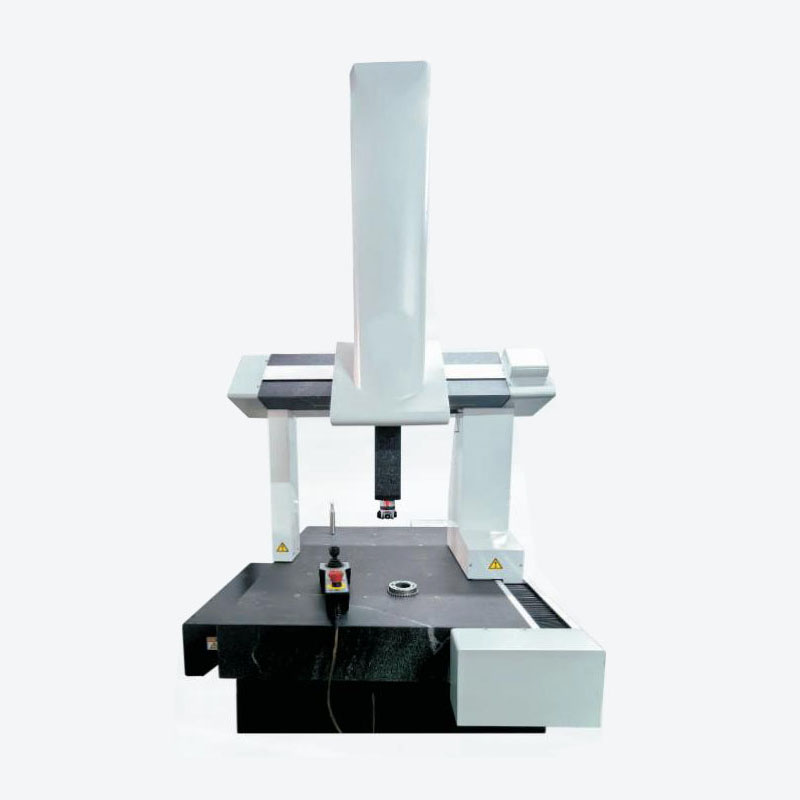

Máy đo tọa độ (CMM) là một công cụ được sử dụng để đo các đặc tính hình học vật lý của một vật thể. Máy sử dụng một đầu dò tiếp xúc với bề mặt của vật thể để xác định vị trí của vật thể đó trong không gian ba chiều. CMM được trang bị để đo chiều dài, chiều rộng, chiều cao và các kích thước khác, đảm bảo rằng các bộ phận đáp ứng các thông số kỹ thuật cần thiết.

Những máy này rất cần thiết cho việc kiểm soát chất lượng vì chúng cung cấp các phép đo chính xác, có thể lặp lại mà khó hoặc không thể đạt được bằng các công cụ đo thủ công.

Các loại máy đo tọa độ

Có ba loại CMM chính, mỗi loại được thiết kế cho các môi trường và nhu cầu đo lường cụ thể:

Loại CMM	Sự miêu tả	Trường hợp sử dụng tốt nhất

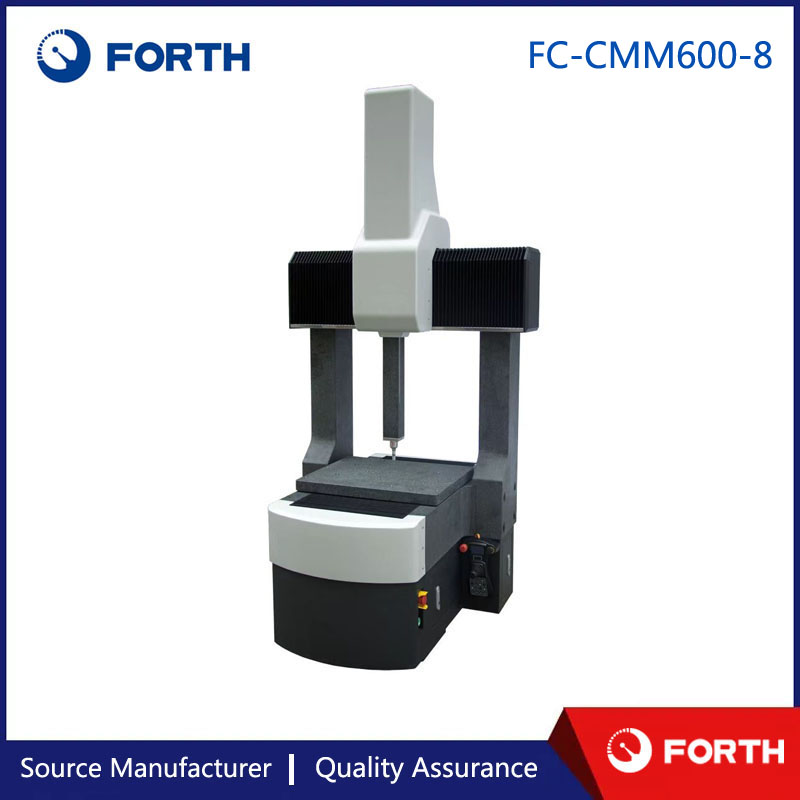

Cầu CMM	Có cấu trúc cầu cố định với các đầu dò di chuyển dọc theo trục X, Y, Z.	Lý tưởng để đo các bộ phận trong môi trường được kiểm soát.
Giàn CMM	CMM khung lớn hơn, tương tự như loại cầu, nhưng được thiết kế để xử lý các bộ phận lớn hơn.	Được sử dụng để đo các bộ phận lớn trong các ngành công nghiệp như hàng không vũ trụ.
CMM di động	Máy nhỏ gọn và linh hoạt, có thể di chuyển dễ dàng và sử dụng đầu dò laser hoặc cơ khí.	Tốt nhất cho các phép đo tại chỗ hoặc khi không gian bị hạn chế.

Các thành phần chính của CMM

Một CMM điển hình bao gồm các thành phần chính sau:

Thành phần	Sự miêu tả
thăm dò	Thiết bị tiếp xúc với bề mặt của bộ phận để thu thập dữ liệu. Các loại bao gồm đầu dò cơ học, quang học và laser.
Hệ thống truyền động	Di chuyển đầu dò qua ba trục (X, Y, Z), đảm bảo định vị chính xác.
Giao diện máy tính	Xử lý dữ liệu từ đầu dò, so sánh nó với các mô hình CAD hoặc thông số kỹ thuật được xác định trước và cung cấp phản hồi.

CMM hoạt động như thế nào

CMM hoạt động bằng cách định vị đầu dò trên một bộ phận để thu thập dữ liệu đo. Đầu dò chạm vào các điểm cụ thể trên bề mặt vật thể, ghi lại tọa độ X, Y và Z. Các tọa độ này sau đó được phần mềm của CMM phân tích để tạo ra bản đồ kỹ thuật số của bộ phận. Dựa trên bản đồ này, máy so sánh số đo của bộ phận với thông số kỹ thuật để xác định bất kỳ sự khác biệt nào.

Độ chính xác của CMM phụ thuộc vào hiệu chuẩn của chúng, loại đầu dò được sử dụng và điều kiện môi trường nơi chúng hoạt động.



3. Ứng dụng của máy đo tọa độ

Công nghiệp ô tô

Trong ngành công nghiệp ô tô, CMM rất quan trọng để kiểm soát chất lượng. Chúng được sử dụng để đo kích thước của các bộ phận động cơ, thân xe và các bộ phận khác để đảm bảo chúng đáp ứng dung sai yêu cầu. Điều này đảm bảo rằng mọi bộ phận đều khớp chính xác trong quá trình lắp ráp cuối cùng, giảm nguy cơ lỗi.

Ví dụ, CMM được sử dụng để kiểm tra các bộ phận như đầu xi-lanh, vốn đòi hỏi độ chính xác cao để hoạt động tối ưu trong động cơ.

Phụ tùng ô tô	Trọng tâm đo lường
Đầu xi lanh	Đo kích thước lắp động cơ
Tấm thân xe	Đảm bảo sự liên kết và lắp đặt chính xác
khung gầm	Xác minh tính toàn vẹn cấu trúc của các thành phần

Hàng không vũ trụ và quốc phòng

Lĩnh vực hàng không vũ trụ và quốc phòng phụ thuộc rất nhiều vào độ chính xác do CMM cung cấp. Các bộ phận của động cơ máy bay, các bộ phận kết cấu và các hệ thống quan trọng khác phải được sản xuất theo thông số kỹ thuật chính xác. CMM giúp đảm bảo rằng mọi sản phẩm đều đáp ứng các yêu cầu nghiêm ngặt này.

Do tính chất quan trọng của các ứng dụng này, CMM trong ngành hàng không vũ trụ và quốc phòng thường phải tuân theo các tiêu chuẩn chính xác cao, với dung sai đo chặt chẽ đến vài micron.

Điện tử tiêu dùng

Trong ngành điện tử tiêu dùng, các bộ phận như bảng mạch, đầu nối và vỏ được đo bằng CMM để đảm bảo chất lượng. Thiết bị điện tử thường yêu cầu các bộ phận phải được lắp chính xác để tránh trục trặc và CMM cung cấp độ chính xác cần thiết cho các bộ phận có độ chính xác cao này.

Sản xuất thiết bị y tế

Các thiết bị y tế, chẳng hạn như dụng cụ phẫu thuật và thiết bị cấy ghép, phải đáp ứng các tiêu chuẩn chính xác. CMM được sử dụng để đo hình dạng của các thành phần này nhằm đảm bảo chúng phù hợp và hoạt động như dự kiến. Ngoài ra, FDA và các cơ quan quản lý khác thường yêu cầu các thiết bị y tế phải trải qua quá trình kiểm tra nghiêm ngặt, khiến CMM trở thành một phần thiết yếu của quy trình đảm bảo chất lượng.

Linh kiện thiết bị y tế	Trọng tâm đo lường
Dụng cụ phẫu thuật	Đảm bảo độ chính xác về kích thước để đảm bảo an toàn
Cấy ghép	Xác minh hình dạng và sự phù hợp cho khả năng tương thích



4. Máy đo tọa độ nâng cao độ chính xác như thế nào?

Độ chính xác so với phương pháp truyền thống

CMM mang lại sự cải tiến đáng kể so với các công cụ đo lường truyền thống như thước cặp và micromet. Những công cụ cũ này phụ thuộc nhiều vào hoạt động thủ công, điều này có thể gây ra lỗi do con người. Mặt khác, CMM cung cấp các phép đo tự động và có độ chính xác cao. Chúng loại bỏ việc phỏng đoán liên quan đến các phép đo thủ công, đảm bảo tính nhất quán và độ chính xác cao hơn.

Công cụ đo lường	Ưu điểm	Nhược điểm
CMM	Tự động, chính xác, có thể lặp lại	Đắt tiền, yêu cầu hiệu chuẩn thích hợp
Caliper	Sử dụng đơn giản, không tốn kém	Dễ xảy ra lỗi của con người, độ chính xác bị hạn chế
Micromet	Độ chính xác cao cho các phép đo nhỏ	Phạm vi đo hạn chế, vận hành thủ công

Lợi ích của phép đo 3D

Một trong những ưu điểm chính của CMM là khả năng thực hiện các phép đo 3D. Các công cụ truyền thống chỉ có thể đo dọc theo hai trục, hạn chế tính hữu dụng của chúng khi đo các hình học phức tạp. Tuy nhiên, CMM có thể đo các bộ phận theo ba chiều, cho phép kiểm tra các hình dạng và hình học phức tạp mà khó có thể đánh giá bằng tay.

Tích hợp với hệ thống CAD/CAM

CMM có thể được tích hợp với các hệ thống Thiết kế có sự hỗ trợ của máy tính (CAD) và Sản xuất có sự hỗ trợ của máy tính (CAM). Sự tích hợp này cho phép các nhà sản xuất so sánh các phép đo thực tế với các mô hình kỹ thuật số trong thời gian thực, nâng cao hiệu quả và độ chính xác của quy trình sản xuất. Kết quả là quá trình chuyển đổi từ thiết kế sang sản xuất suôn sẻ hơn, ít lỗi hơn và thời gian sản xuất nhanh hơn.

Tích hợp CMM với CAD/CAM	Lợi ích
Tích hợp CAD	So sánh các bộ phận thực tế với các mô hình kỹ thuật số để đảm bảo độ chính xác
Tích hợp CAM	Hợp lý hóa sản xuất bằng cách đảm bảo đáp ứng các thông số kỹ thuật thiết kế



5. Ưu điểm của việc sử dụng máy đo tọa độ

Tăng tốc độ và hiệu quả

CMM giảm đáng kể thời gian cần thiết cho các phép đo thủ công. Họ có thể thực hiện nhiều phép đo trong một quy trình tự động duy nhất, cải thiện thông lượng. Việc giảm thời gian này dẫn đến chu kỳ sản xuất nhanh hơn, điều này đặc biệt có lợi trong các ngành có sản lượng lớn, như sản xuất ô tô hoặc điện tử.

Lợi ích	Sự va chạm
Đo lường tự động	Giảm thời gian dành cho việc đo lường các thành phần
Thông lượng tăng	Thời gian chu kỳ sản xuất nhanh hơn

Cải thiện kiểm soát chất lượng

Kiểm soát chất lượng là rất quan trọng trong sản xuất và CMM tăng cường quá trình này bằng cách cung cấp các phép đo nhất quán, có thể lặp lại và chính xác. Với CMM, nhà sản xuất có thể phát hiện lỗi sớm trong quá trình sản xuất, giảm số lượng sản phẩm lỗi đến tay khách hàng cuối cùng.

Tính linh hoạt trong đo lường

CMM có thể đo nhiều dạng hình học khác nhau, từ bề mặt phẳng đơn giản đến hình dạng 3D phức tạp. Tính linh hoạt này khiến chúng trở nên lý tưởng cho các ngành yêu cầu đo lường các loại bộ phận khác nhau, chẳng hạn như sản xuất ô tô, hàng không vũ trụ và thiết bị y tế.

Loại đo lường	Ứng dụng
Bề mặt phẳng	Phụ tùng ô tô, điện tử
Hình học 3D	Linh kiện hàng không vũ trụ, thiết bị y tế



6. Những thách thức và hạn chế của CMM

Chi phí ban đầu cao

Mặc dù CMM mang lại những lợi ích đáng kể nhưng chi phí ban đầu của chúng có thể cao. Bản thân máy móc rất đắt tiền và cũng có thể có chi phí liên quan đến việc đào tạo người vận hành và bảo trì máy móc. Tuy nhiên, nhiều công ty nhận thấy rằng hiệu quả và khả năng kiểm soát chất lượng do CMM cung cấp ngày càng tăng xứng đáng với khoản đầu tư ban đầu.

Hiệu chuẩn và chuyên môn của người vận hành

Để đảm bảo độ chính xác, CMM (Máy đo tọa độ) yêu cầu hiệu chuẩn thường xuyên. Hiệu chuẩn là rất quan trọng vì nó đảm bảo rằng các phép đo được thực hiện bằng máy là chính xác và đáng tin cậy. Ngoài ra, chuyên môn của người vận hành đóng một vai trò quan trọng trong việc đảm bảo sử dụng máy đúng cách và ngăn ngừa lỗi. Người vận hành thiếu kinh nghiệm hoặc hiệu chuẩn không chính xác có thể dẫn đến sai số đo đáng kể, ảnh hưởng đến chất lượng tổng thể và độ tin cậy của kết quả. Do đó, cả việc hiệu chuẩn và đào tạo người vận hành đều rất cần thiết để duy trì hiệu suất và độ chính xác tối ưu trong hoạt động CMM.

Cân nhắc về không gian và môi trường

CMM cần một môi trường được kiểm soát để hoạt động tối ưu. Các yếu tố như nhiệt độ, độ ẩm và độ sạch có thể ảnh hưởng đến độ chính xác của phép đo. Các công ty phải cung cấp một môi trường ổn định và sạch sẽ cho CMM của mình để đảm bảo kết quả tốt nhất.



7. Xu hướng tương lai của máy đo tọa độ

Những tiến bộ trong công nghệ

CMM đang phát triển với sự tích hợp của các công nghệ tiên tiến như trí tuệ nhân tạo (AI) và tự động hóa. AI có thể cải thiện độ chính xác của CMM bằng cách cho phép chúng học hỏi từ các phép đo trước đó và điều chỉnh theo thời gian thực. Tự động hóa cũng sẽ tăng tốc độ và hiệu quả của phép đo, khiến CMM càng có giá trị hơn trong môi trường sản xuất khối lượng lớn.

CMM thu nhỏ và di động

Tương lai của CMM cũng liên quan đến việc thu nhỏ và tăng tính di động. Các CMM di động, nhỏ hơn đang được phát triển để sử dụng trong nhiều môi trường hơn, bao gồm các phép đo tại chỗ và các thiết lập sản xuất nhỏ hơn. Những máy này sẽ cung cấp mức độ chính xác tương tự như các máy lớn hơn nhưng có thêm tính linh hoạt về tính di động.

Tích hợp với Sản xuất thông minh

CMM đang góp phần thúc đẩy sự phát triển của Công nghiệp 4.0, nơi các hệ thống được kết nối giao tiếp với nhau để tối ưu hóa quy trình sản xuất. CMM hiện có thể tích hợp với hệ thống nhà máy thông minh, cung cấp phản hồi theo thời gian thực và cho phép nhà sản xuất thực hiện điều chỉnh ngay lập tức trong quy trình sản xuất.



8. Kết luận

Máy đo tọa độ (CMM) là công cụ thiết yếu trong sản xuất hiện đại, mang lại độ chính xác, hiệu quả và kiểm soát chất lượng trong nhiều ngành công nghiệp. Khi quy trình sản xuất ngày càng phức tạp, CMM cung cấp độ chính xác cần thiết để đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt. Forth chuyên sản xuất CMM chất lượng cao giúp doanh nghiệp nâng cao quy trình sản xuất, giảm sai sót và duy trì tính cạnh tranh trong bối cảnh sản xuất có nhịp độ nhanh ngày nay. Bằng cách hiểu cách CMM hoạt động và nhiều ứng dụng của chúng, các công ty có thể tận dụng những máy này để cải thiện hiệu quả và chất lượng sản phẩm.



Câu hỏi thường gặp

Hỏi: Máy đo tọa độ là gì?

Trả lời: Máy đo tọa độ (CMM) là thiết bị dùng để đo các đặc tính hình học vật lý của một vật thể. Nó sử dụng đầu dò để tiếp xúc với bề mặt của vật thể và ghi lại các phép đo chính xác trong không gian ba chiều.

Hỏi: Máy đo tọa độ hoạt động như thế nào?

Trả lời: CMM hoạt động bằng cách di chuyển đầu dò trên bề mặt của bộ phận để thu thập dữ liệu tại nhiều điểm khác nhau. Các phép đo này được ghi lại dưới dạng tọa độ X, Y và Z và được so sánh với các thông số kỹ thuật đặt trước để xác định xem bộ phận đó có đáp ứng các tiêu chuẩn yêu cầu hay không.

Hỏi: Các loại máy đo tọa độ chính là gì?

Trả lời: Các loại CMM chính là CMM cầu, CMM cổng và CMM di động. CMM cầu thường được sử dụng cho các bộ phận có kích thước vừa và nhỏ, trong khi CMM cổng trục xử lý các bộ phận lớn hơn. CMM di động rất linh hoạt và được sử dụng để đo tại chỗ.

Hỏi: Tại sao Máy đo tọa độ được sử dụng trong sản xuất?

Trả lời: CMM được sử dụng trong sản xuất để đo lường chính xác, kiểm soát chất lượng và đảm bảo các bộ phận đáp ứng thông số kỹ thuật. Chúng giảm thiểu lỗi của con người, cải thiện tốc độ và cung cấp các phép đo nhất quán, có thể lặp lại để có chất lượng sản phẩm tốt hơn.
