Độ tròn, thường được gọi là độ tròn, là một đặc tính hình học cơ bản đo mức độ chặt chẽ của mặt cắt ngang của một phần hình trụ hoặc hình tròn với một hình tròn hoàn hảo trong một mặt phẳng. Về mặt kỹ thuật, nó định lượng độ lệch hai chiều của bề mặt một bộ phận so với đường tròn lý tưởng tại một mặt cắt xác định.
Một mặt cắt tròn lý tưởng có nghĩa là mọi điểm trên bề mặt của bộ phận đều nằm cách điểm tâm một khoảng bằng nhau—tạo thành một vòng tròn hoàn hảo. Tuy nhiên, quy trình sản xuất trong thế giới thực có những sai lệch nhỏ, gọi là lỗi độ tròn. Những sai lệch này có thể phát sinh từ:
Sự mài mòn dụng cụ trong quá trình gia công,
Dao động trong máy công cụ,
Sự không nhất quán của vật liệu như sự thay đổi độ cứng,
Sự giãn nở nhiệt trong hoặc sau khi sản xuất.
Những bất thường nhỏ này ảnh hưởng đến tính tròn của bộ phận và có thể ảnh hưởng đến hiệu suất chức năng của nó.
Độ tròn đặc biệt quan trọng đối với các bộ phận liên quan đến chuyển động quay hoặc những bộ phận tiếp xúc với các bề mặt hình tròn khác. Ngay cả những sai lệch nhỏ cũng có thể dẫn đến các vấn đề vận hành quan trọng như:
Độ rung và tiếng ồn tăng lên trong quá trình vận hành, có thể làm tăng tốc độ mài mòn và giảm sự thoải mái trong xe cộ hoặc máy móc,
Vòng bi bị hỏng sớm do phân phối tải không đều,
Giảm hiệu suất truyền tải điện do sai lệch dẫn đến tổn thất năng lượng,
Rò rỉ hoặc bịt kín kém ở các bộ phận tiếp xúc hình tròn như phớt thủy lực hoặc phụ kiện đường ống.
Ví dụ, trong ngành công nghiệp ô tô, các bộ phận như chốt piston, trục khuỷu và lỗ xi lanh đòi hỏi phải kiểm soát độ tròn cực kỳ chặt chẽ để duy trì hiệu suất động cơ, tiết kiệm nhiên liệu và độ bền lâu dài.

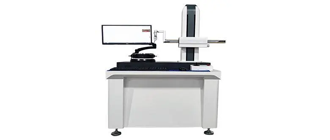

Phép đo độ tròn thường được thực hiện bằng máy đo độ tròn hoặc dụng cụ đo độ tròn. Quá trình này bao gồm:
Gắn phôi: Bộ phận được đặt chắc chắn trên bàn quay hoặc trục xoay chính xác được thiết kế để giảm thiểu độ lệch tâm hoặc rung lắc.
Xoay và cảm biến: Bàn quay quay chậm bộ phận, thường ở tốc độ không đổi. Đầu dò hoặc cảm biến cố định, có thể là loại tiếp xúc (bút cảm ứng) hoặc không tiếp xúc (laser hoặc quang học), đo khoảng cách xuyên tâm đến bề mặt ở nhiều vị trí góc xung quanh chu vi.
Phân tích dữ liệu: Các phép đo xuyên tâm được thu thập được xử lý để phù hợp với vòng tròn hoặc vòng tròn tham chiếu phù hợp nhất, hoạt động như một điểm chuẩn. Độ lệch so với vòng tròn tham chiếu này tại mỗi điểm đo sẽ xác định sai số độ tròn.
Các thông số độ tròn chính thường được sử dụng bao gồm:
Tổng độ đảo: Chênh lệch lớn nhất giữa phép đo hướng kính tối đa và tối thiểu trên bề mặt. Nó đại diện cho độ lệch trong trường hợp xấu nhất.
Vòng tròn bình phương nhỏ nhất: Vòng tròn giảm thiểu tổng bình phương sai lệch so với tất cả các điểm được đo, mang lại biểu diễn trung bình.
Vòng tròn vùng tối thiểu: Cặp vòng tròn đồng tâm hẹp nhất bao quanh tất cả các điểm đo, thường được coi là thước đo chính xác nhất về dung sai độ tròn.
Bằng cách giải thích các thông số này, nhà sản xuất có thể điều chỉnh quy trình gia công hoặc loại bỏ các bộ phận không đáp ứng tiêu chuẩn chất lượng.
Độ trụ là dung sai hình học ba chiều để đảm bảo toàn bộ bề mặt của đặc điểm hình trụ phù hợp với hình dạng đồng nhất trong giới hạn quy định. Không giống như độ tròn, chỉ đánh giá một mặt cắt ngang duy nhất, các điều khiển hình trụ:
Độ tròn ở nhiều mặt cắt dọc theo chiều dài của hình trụ,
Độ thẳng của trục hình trụ
Tính nhất quán của bán kính dọc theo hình trụ.
Về cơ bản, độ trụ đòi hỏi bề mặt thực tế nằm giữa hai hình trụ đồng tâm cách nhau một dung sai độ trụ.
Độ trụ rất quan trọng đối với các bộ phận dựa vào bề mặt hình trụ liên tục và chính xác, bao gồm:
Xi lanh thủy lực, nơi mà việc làm kín và chuyển động trơn tru phụ thuộc vào lỗ khoan hoàn toàn đồng đều,
Các ống bọc và lớp lót động cơ, nơi mà sự mài mòn và ứng suất nhiệt có thể gây biến dạng,
Trục truyền động và trục xe, nơi phải tránh mất cân bằng hoặc uốn cong.
Độ trụ kém có thể dẫn đến một số vấn đề như:
Rò rỉ từ vòng đệm do bề mặt không bằng phẳng,
Tăng ma sát và tăng tốc độ mài mòn,
Rung động cơ học làm giảm độ ổn định của hệ thống,
Sự hỏng hóc sớm của các bộ phận quan trọng, gây nguy hiểm cho sự an toàn và thời gian ngừng hoạt động.
Đo độ trụ bao gồm việc thu thập dữ liệu bề mặt từ nhiều mặt cắt dọc theo chiều dài của hình trụ. Điều này đòi hỏi:
Máy đo tọa độ (CMM): Những máy này sử dụng đầu dò để thu thập các điểm dữ liệu 3D bằng cách quét bề mặt theo nhiều mặt phẳng.
Máy kiểm tra độ tròn nâng cao: Một số máy kiểm tra được trang bị khả năng quét dọc trục giúp xoay bộ phận và đồng thời di chuyển đầu dò dọc theo trục để đo toàn bộ bề mặt hình trụ.
Các điểm dữ liệu 3D thu thập được phân tích để đảm bảo bề mặt nằm trong vùng dung sai được xác định bởi hai hình trụ đồng tâm, xác minh bộ phận đáp ứng các yêu cầu chất lượng nghiêm ngặt.
Hiểu được sự khác biệt giữa độ tròn và hình trụ là rất quan trọng đối với các kỹ sư và người kiểm tra chất lượng khi xác định và đo dung sai hình học.
Độ tròn đề cập cụ thể đến độ lệch của một mặt cắt ngang của một bộ phận so với một vòng tròn hoàn hảo. Nó là thước đo hai chiều (2D), tập trung vào hình dạng của một lát tròn của thành phần. Độ tròn không tính đến sự thay đổi dọc theo chiều dài hoặc trục của bộ phận nhưng đánh giá chặt chẽ độ tròn của một mặt phẳng.
độ trụ là dung sai hình dạng ba chiều (3D) để đánh giá toàn bộ bề mặt hình trụ. Mặt khác, Nó kết hợp các yêu cầu về độ tròn trên nhiều mặt cắt dọc theo chiều dài của hình trụ, đồng thời kiểm soát độ thẳng và độ côn của trục hình trụ. Về cơ bản, độ trụ đảm bảo bề mặt nằm giữa hai hình trụ đồng tâm hoàn hảo trong một vùng dung sai xác định.
Sự khác biệt này cho phép các kỹ sư lựa chọn dung sai phù hợp nhất dựa trên chức năng của bộ phận. Ví dụ, các bộ phận quay hoặc khớp với các bộ phận hình trụ khác thường yêu cầu kiểm soát độ tròn để đảm bảo chuyển động trơn tru và độ kín đáng tin cậy, trong khi các đặc điểm hình tròn đơn giản hơn có thể chỉ cần xác minh độ tròn.
Dung sai hình thức bao gồm một số điều khiển hình học ngoài độ tròn và hình trụ, tất cả đều quan trọng để đảm bảo các bộ phận hoạt động như dự định.
Độ thẳng kiểm soát độ lệch cho phép của một đặc điểm so với đường thẳng lý tưởng. Nó đặc biệt quan trọng đối với:
Trục và trục phải truyền mô-men xoắn hoặc hỗ trợ các phần tử quay.
Đường ray dẫn hướng và vòng bi tuyến tính cần có chuyển động trơn tru, không ma sát.
Lỗi về độ thẳng quá mức có thể dẫn đến sai lệch cơ học, tăng độ mài mòn và hỏng hóc sớm của các cụm lắp ráp.
Độ phẳng kiểm soát độ lệch của bề mặt so với mặt phẳng hoàn toàn phẳng. Dung sai này rất quan trọng đối với:
Bịt kín các bề mặt, nơi phải ngăn chặn rò rỉ.
Các mặt lắp đặt được căn chỉnh chính xác để đảm bảo độ ổn định.
Đế và mặt bích, nơi cần có sự tiếp xúc thích hợp để đảm bảo tính toàn vẹn của kết cấu.
Độ phẳng không đúng có thể gây ra sự phân bổ áp suất không đồng đều, dẫn đến rò rỉ, lỏng lẻo hoặc tập trung ứng suất cơ học.
Dung sai biên dạng điều chỉnh các hình dạng cong hoặc không đều phức tạp không vừa với các dạng hình học đơn giản. Chúng kiểm soát đường viền 3D của một bề mặt hoặc một đường thẳng, đảm bảo bộ phận đó tuân thủ chính xác các thông số kỹ thuật thiết kế của nó. Điều này rất quan trọng đối với:
Các bề mặt khí động học trong ngành hàng không vũ trụ.
Khuôn và khuôn phức tạp.
Các thành phần cơ khí có hình dạng tùy chỉnh.
Dung sai hình thức chính xác đảm bảo sự phù hợp và chức năng phù hợp, giảm thiểu những khó khăn khi lắp ráp và ngăn ngừa các vấn đề vận hành như rung, rò rỉ và mài mòn sớm.
Các nhà sản xuất sử dụng độ tròn và hình trụ làm điểm kiểm tra chất lượng quan trọng. Sử dụng các dụng cụ chính xác, các lỗi được xác định sớm, ngăn chặn các bộ phận bị lỗi trong quá trình sản xuất hoặc đến tay khách hàng.
Dung sai hình thức chặt chẽ hơn thường có nghĩa là quy trình gia công và kiểm tra phức tạp hơn, làm tăng chi phí. Cân bằng các yêu cầu về dung sai đảm bảo các bộ phận không được thiết kế quá kỹ cũng như không đạt chất lượng kém, tối ưu hóa hiệu quả chi phí sản xuất.
Lợi ích sản xuất hiện đại từ công nghệ đo lường tiên tiến giúp cải thiện độ chính xác và hiệu quả:
Đầu dò tiếp xúc sử dụng đầu kim cương hoặc cacbua đạt được độ chính xác dưới micron.
Các phương pháp không tiếp xúc như quét laser và đo giao thoa quang học là lý tưởng cho các bề mặt mỏng manh.
Hệ thống tự động tích hợp robot để thực hiện các phép đo nhanh và lặp lại.
Phần mềm nâng cao phân tích dữ liệu phức tạp, tạo ra các báo cáo và phân tích thống kê chi tiết.
Tích hợp hệ thống với hệ thống thực thi sản xuất (MES) cho phép giám sát chất lượng và kiểm soát quy trình theo thời gian thực.
Độ tròn, hình trụ và dung sai hình dạng là nền tảng để sản xuất các bộ phận cơ khí chất lượng cao. Chúng đảm bảo các bộ phận đáp ứng các yêu cầu về chức năng, khớp chính xác và hoạt động đáng tin cậy trong các ứng dụng đòi hỏi khắt khe.
Bằng cách hiểu rõ những dung sai này và sử dụng công nghệ đo lường tiên tiến, nhà sản xuất có thể tối ưu hóa quy trình sản xuất, giảm lãng phí và nâng cao hiệu suất sản phẩm.
Đối với các công ty đang tìm kiếm các giải pháp kiểm tra độ tròn và độ trụ chính xác và đáng tin cậy, Công ty TNHH Công nghệ Khoa học Quảng Đông Forth cung cấp các máy kiểm tra độ tròn và thiết bị kiểm tra hiện đại phù hợp với nhu cầu công nghiệp đa dạng. Thăm nom www.forthtester.com để khám phá dòng sản phẩm của họ và liên hệ với nhóm chuyên gia của họ để được hỗ trợ tùy chỉnh.
